（1）沉淀法制備氧化鋁微粉

氧化鋁是白色晶狀粉末，已經(jīng)證實氧化鋁有α、β、γ、δ、η、θ、κ和χ等11種晶體。不同的制備方法及工藝條件可獲得不同結(jié)構(gòu)的納米氧化鋁：χ、β、η和γ型氧化鋁，其特點是多孔性，高分散、高活性，屬活性氧化鋁；α-Al2O3，其比表面積小，具有耐高溫的惰性，但不屬于活性氧化鋁，幾乎沒有催化活性；β-Al2O3、γ-Al2O3的比表面積較大，孔隙率高，耐熱性強，成型性好，具有較強的表面酸性和一定的表面堿性，被廣泛用作催化劑和催化劑載體等新的綠色化學(xué)材料。

沉淀法制備納米氧化鋁微粉所使用的主鹽有氯化鋁，沉淀劑可選用氨水、氫氧化鈉、碳酸鈉、碳酸氫銨等，其工藝流程如圖7-14所示。

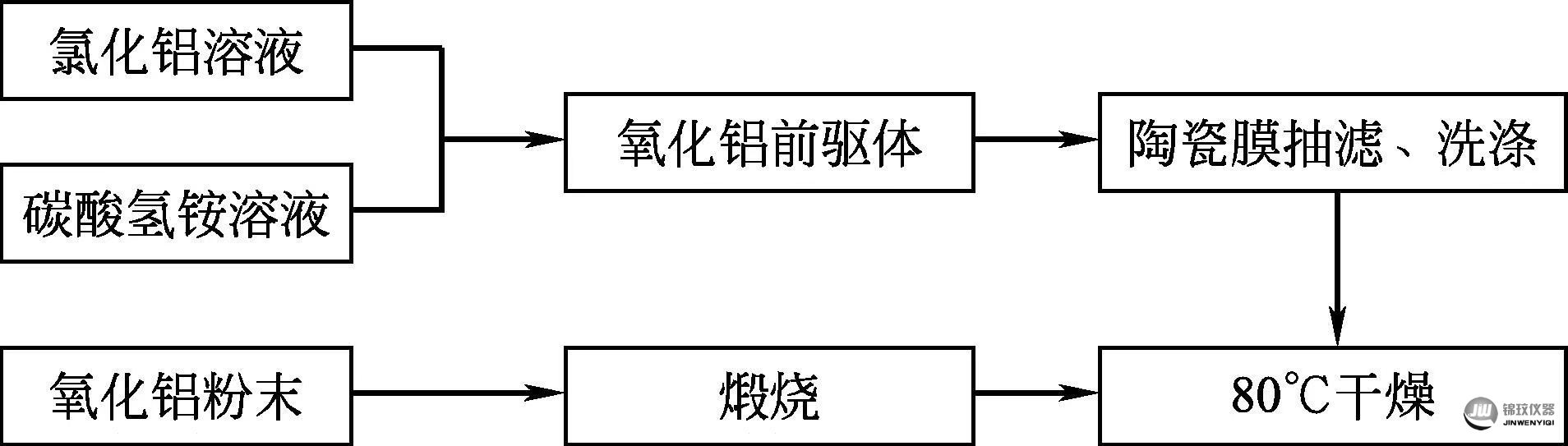

圖7-14　沉淀法制備氧化鋁納米微粉工藝流程

①沉淀反應(yīng)。配制一定濃度的氯化鋁溶液和碳酸鈉溶液，磁力攪拌，待氯化鋁溶解后，將氯化鋁溶液緩慢倒入碳酸氫銨溶液中，調(diào)節(jié)pH值，反應(yīng)一定時間后，停止攪拌。

②陶瓷膜過濾，用去離子水洗，洗滌至無氯離子，乙醇洗滌、浸泡，陳化2h。

③把沉淀物陳化后的溶液放入80℃烘箱干燥。

④干燥后的前驅(qū)體，經(jīng)研磨后，放入坩堝，置于馬弗爐中，在650℃下煅燒，保溫2～3h。

⑤煅燒后的粉體即為產(chǎn)品。
